Forensisches Gutachten - Gruppe 13

Auswertung sichergesteller Medien im Fall "Tilo Barkholz"

Bearbeitende Forensiker:

  • Eric Lehmann
  • Markus Winklhofer
  • Yodkhatha Bick
  • Niklas Heringer

Datenübergabe

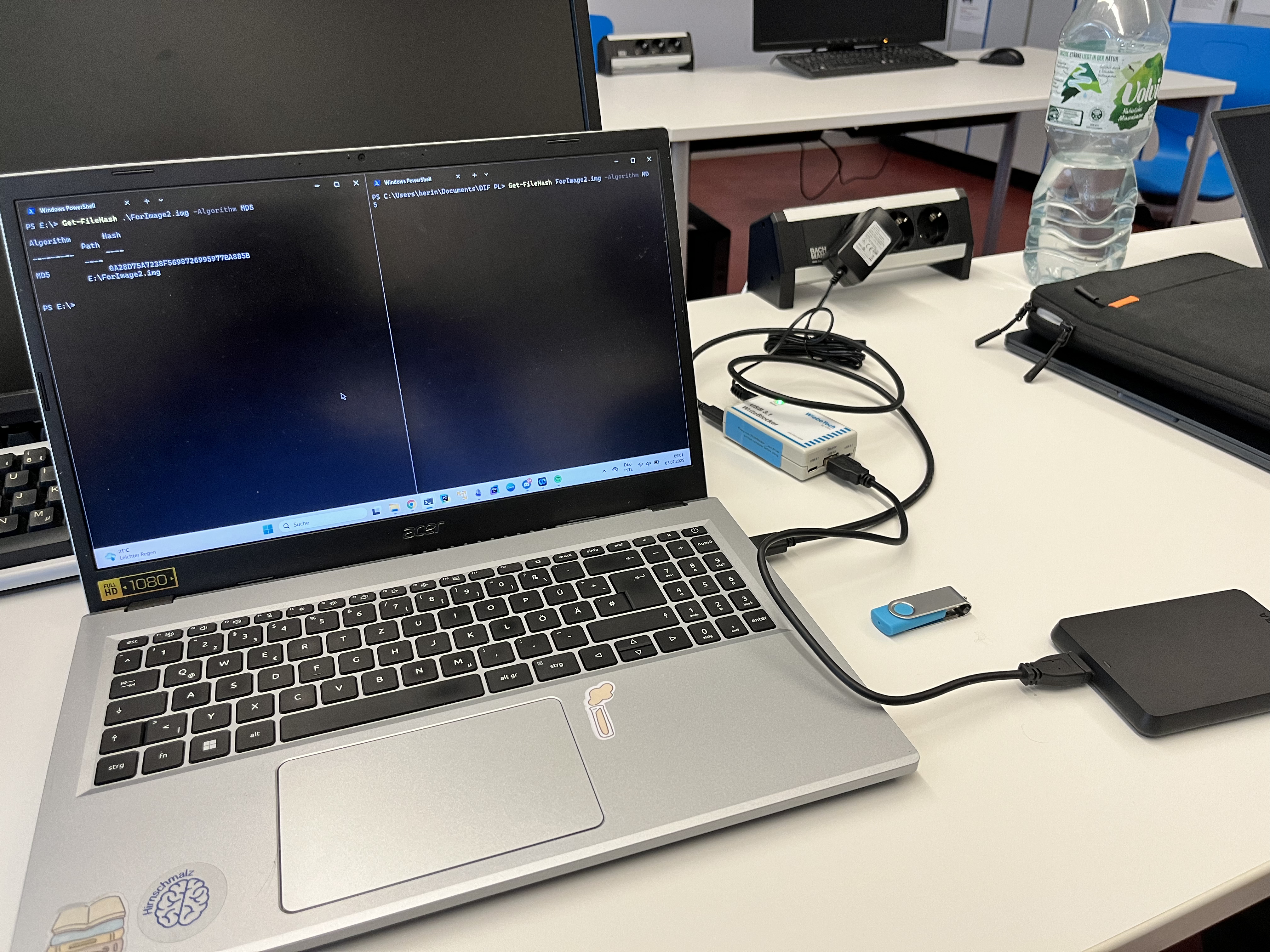

Die Daten des Falls wurden uns via einem Write Blocker übergeben, zu sehen im folgenden Bild: Image Die technischen Daten des Write Blockers: Image

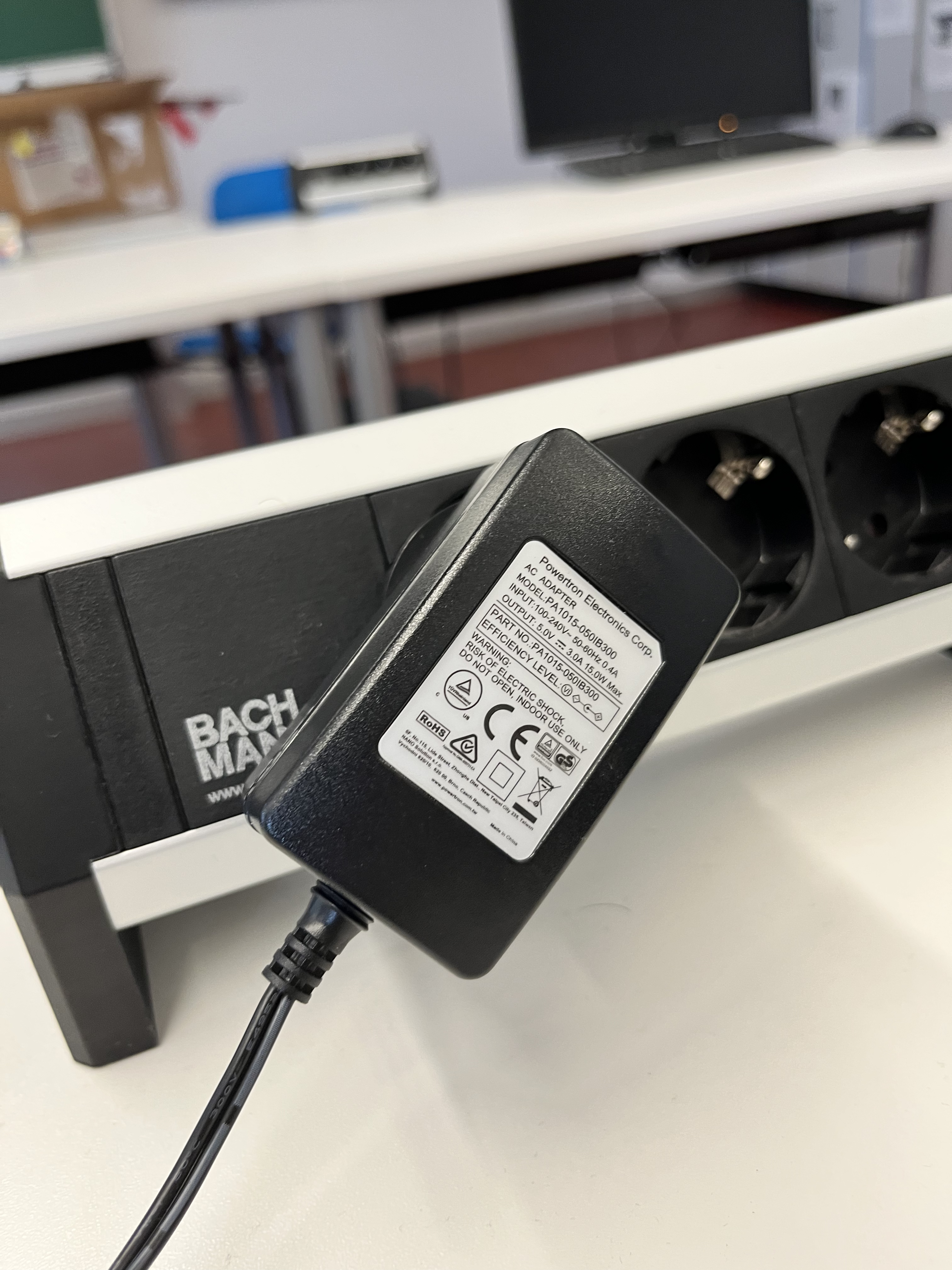

Die technischen Daten des Netzteils des Write Blockers: Image

Zur Sicherung des digitalen Beweismittels wurde zunächst das Tool CRUWBlocker_.exe ausgeführt, um den Write Blocker ordnungsgemäß zu initialisieren.

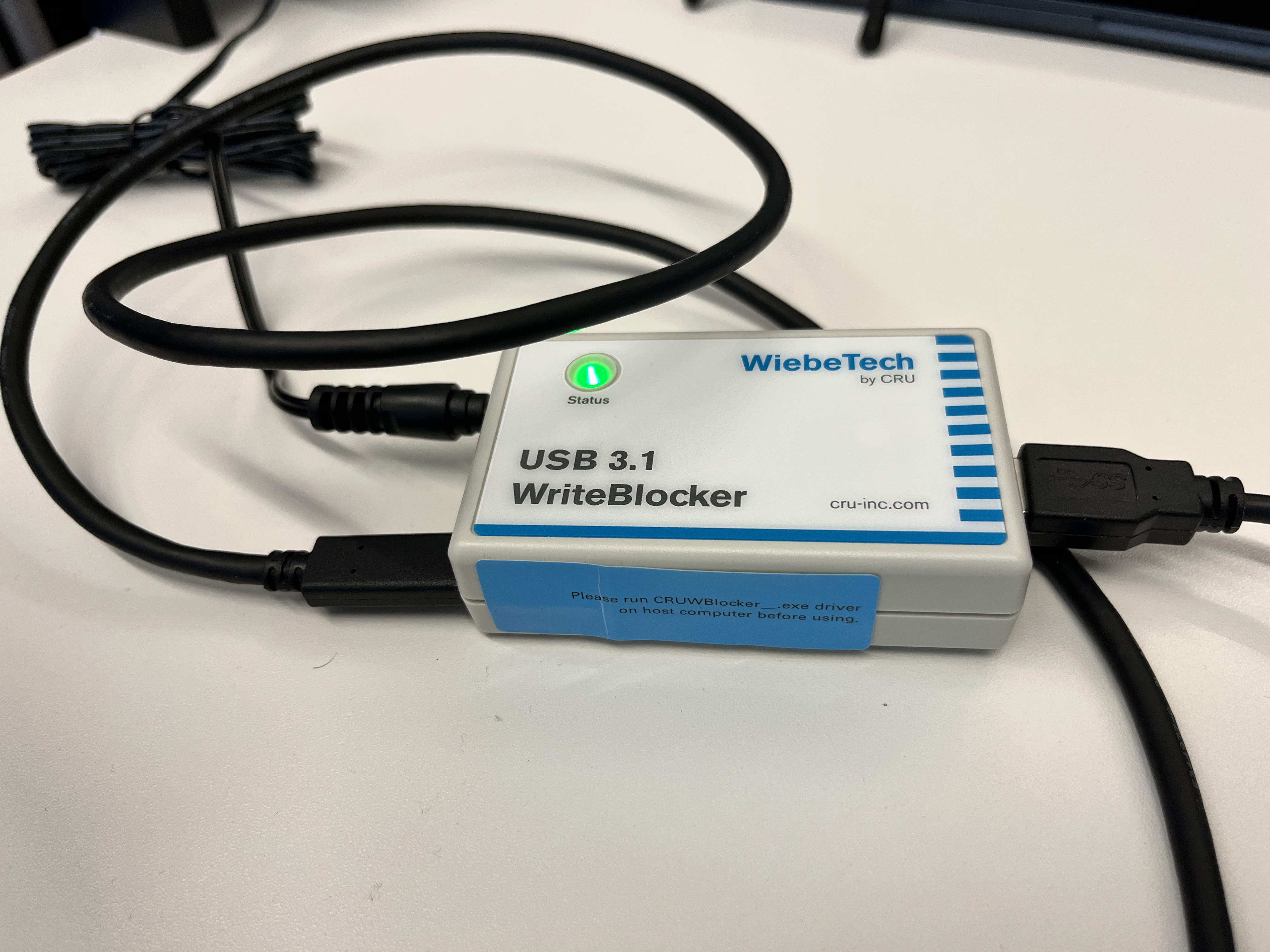

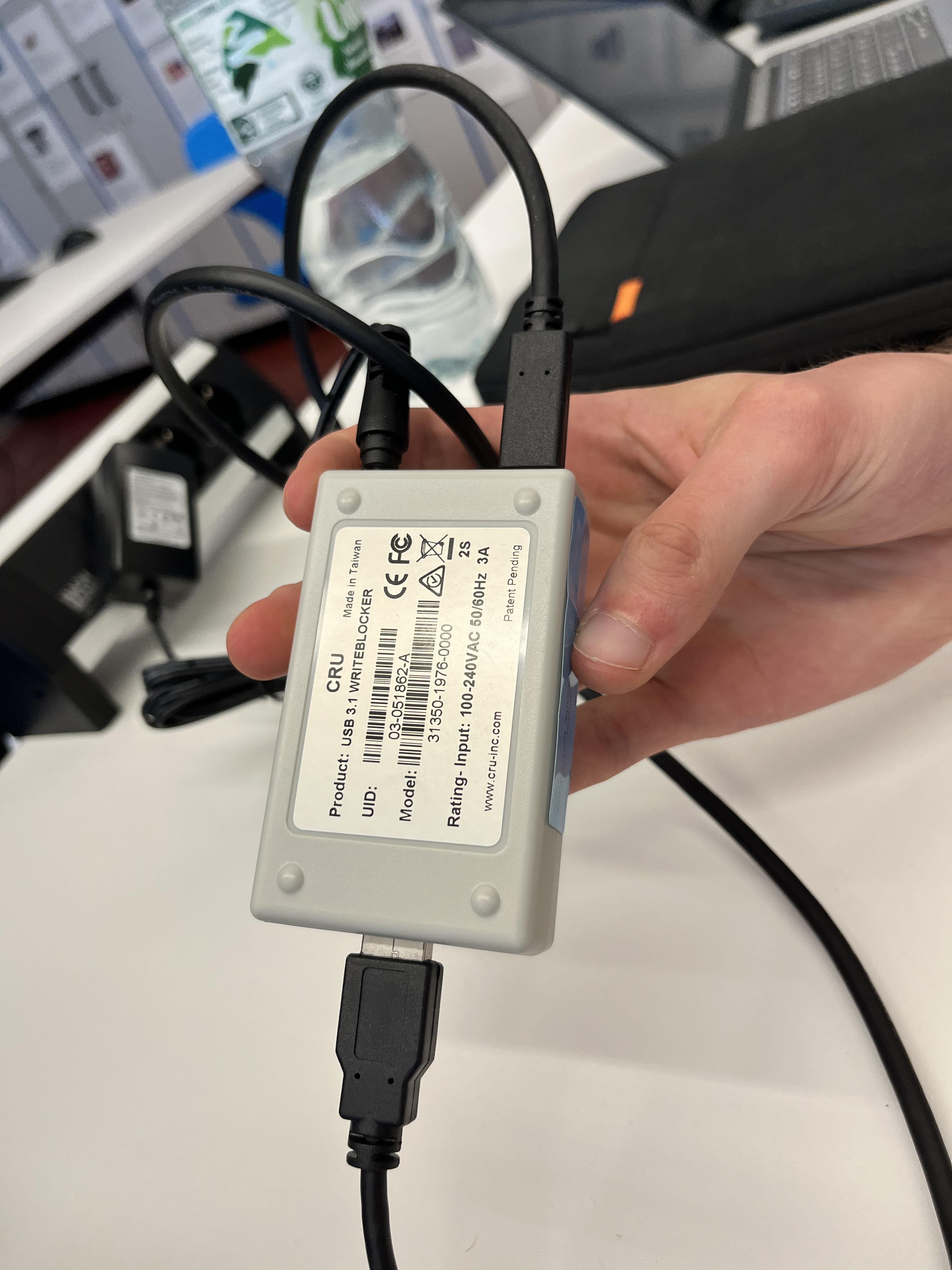

Die Verwendung des Write Blockers dient der Gewährleistung der Integrität der vorliegenden Daten gemäß forensischer Standards.

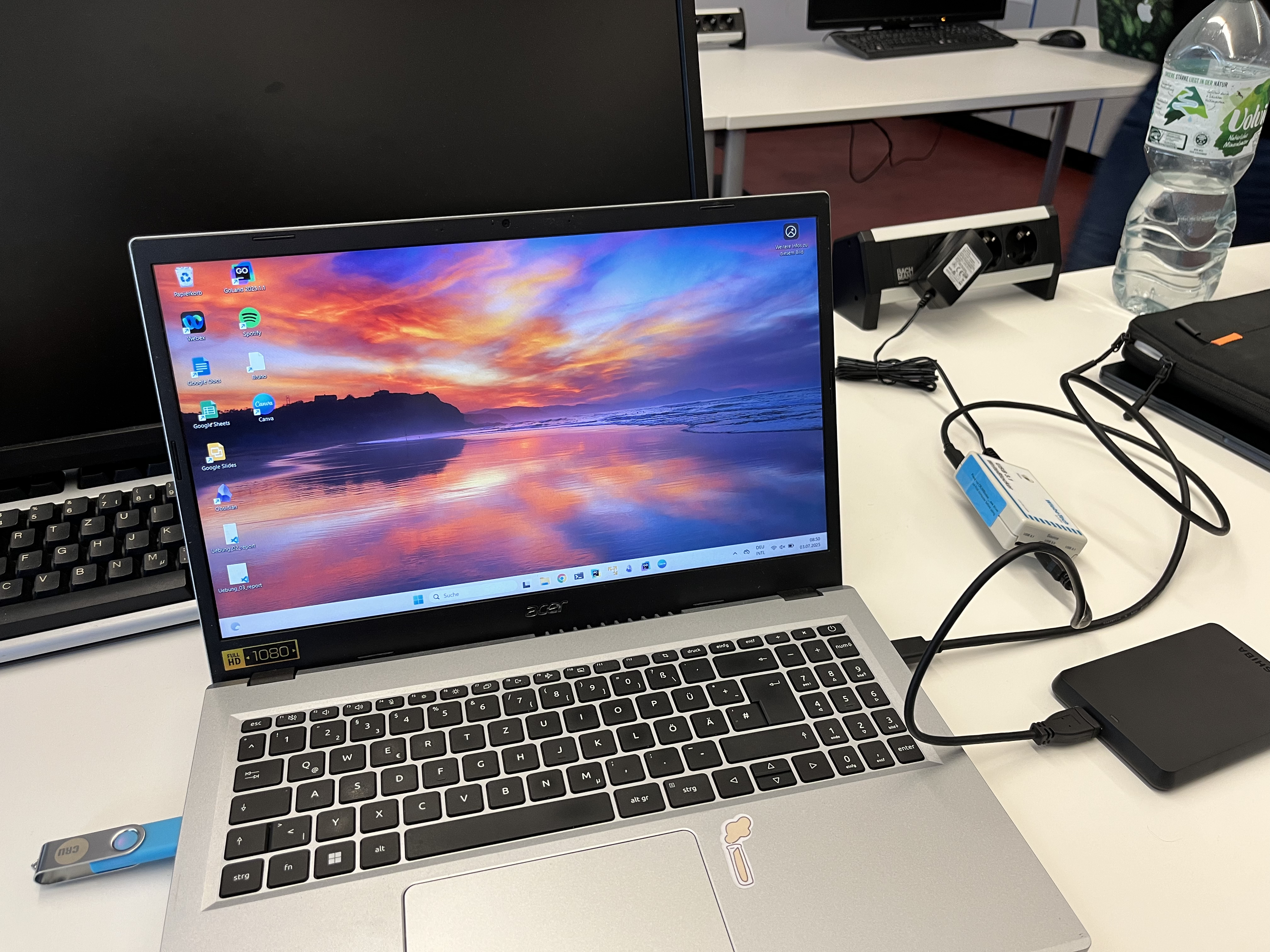

Übertragungsaufbau: Image

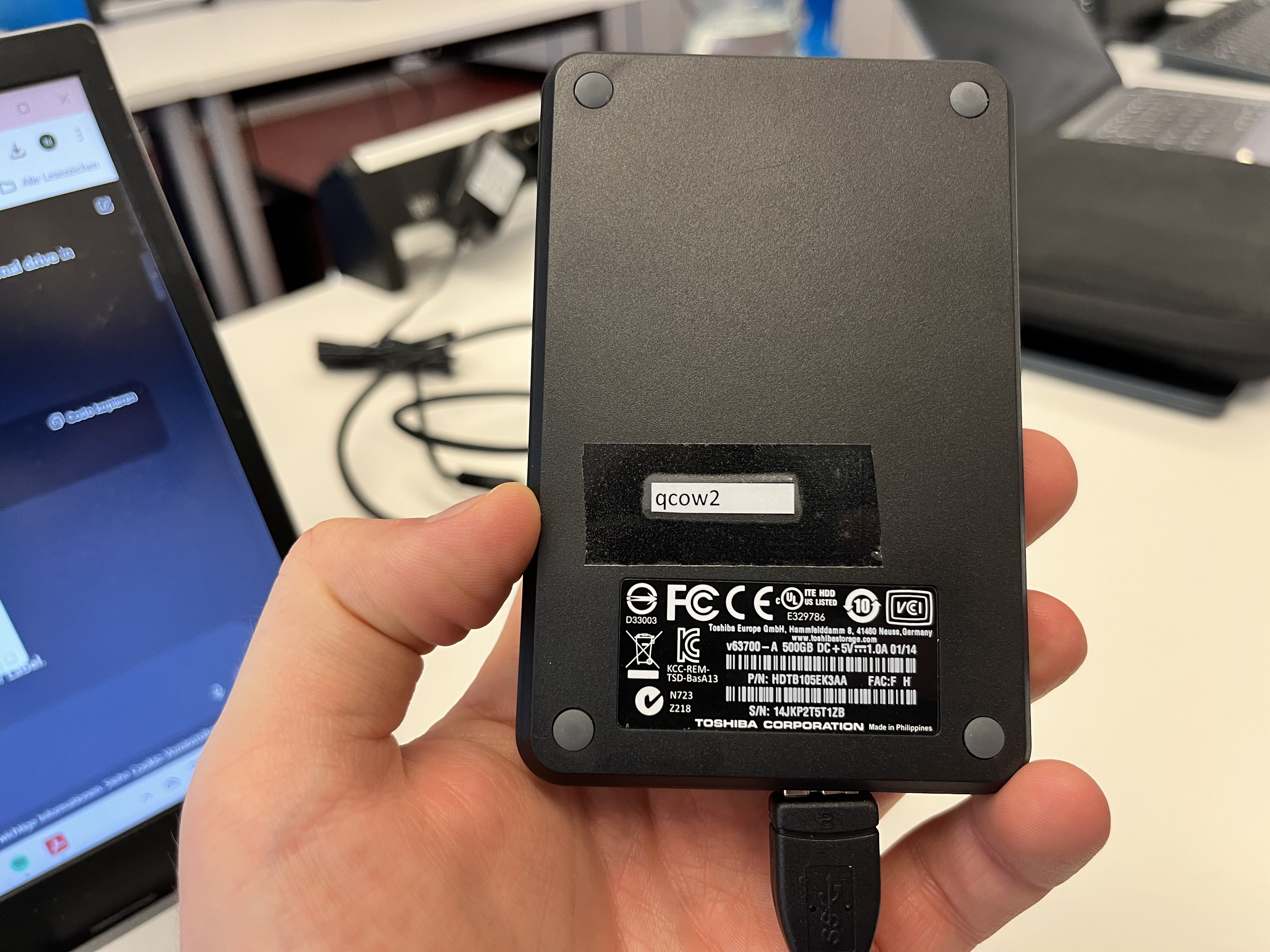

Technische Daten der Ursprungsfestplatte: Image

Nach erfolgreichem Anschluss des Datenträgers wurden die Systeminformationen des Datenträgers erhoben:



PS E:\> Get-Volume

DriveLetter FriendlyName FileSystemType DriveType HealthStatus OperationalS
                                                               tatus
----------- ------------ -------------- --------- ------------ ------------
E           TOSHIBA EXT  NTFS           Fixed     Warning      Full Repa...
                         NTFS           Fixed     Healthy      OK
C                        NTFS           Fixed     Healthy      OK

PS E:\> Get-Partition


   DiskPath: \\?\scsi#disk&ven_nvme&prod_wd_pc_sn740_sddq#5&1551df2e&0&0000
00#{53f56307-b6bf-11d0-94f2-00a0c91efb8b}

PartitionNumber  DriveLetter Offset                  Size Type
---------------  ----------- ------                  ---- ----
1                           1048576               100 MB System
2                           105906176              16 MB Reserved
3                C           122683392          476.18 GB Basic
4                           511417778176          659 MB Recovery


   DiskPath: \\?\usbstor#disk&ven_toshiba&prod_external_usb_3.0&rev_5438#23
1841104d8b&0#{53f56307-b6bf-11d0-94f2-00a0c91efb8b}

PartitionNumber  DriveLetter Offset                  Size Type
---------------  ----------- ------                  ---- ----
1                E           1048576            465.76 GB IFS

PS E:\> Get-PhysicalDisk

Number FriendlyName                  SerialNumber
------ ------------                  ------------
0      WD PC SN740 SDDQNQD-512G-1014 E823_8FA6_BF53_0001_001B_444A_481A_...
3      TOSHIBA External USB 3.0      231841104D8B


Die Ausgaben zeigen, dass das externe Medium (TOSHIBA External USB 3.0) korrekt erkannt wurde und unter dem Laufwerksbuchstaben E: bereitgestellt war. Die physikalische und logische Struktur wurde dokumentiert, um die vollständige Nachvollziehbarkeit der durchgeführten Schritte zu gewährleisten.

Übertragung der sichergestellten Medien

Eine Untersuchung besagten E:-Laufwerks zeigte eine einzelne anwesende Datei, ForImage2.img, Größe +++ GB.

Wir sicherten die Integrität der Datei durch Hashen (das Erstellen einer Datei-Signatur in ihrem aktuellen Zustand) vor und nach dem Übertragen.

PS E:\> Get-FileHash .\ForImage2.img -Algorithm MD5

Algorithm       Hash                                                                   Path
---------       ----                                                                   ----
MD5             BE61A64B8AAD45ABBC0B4C266B688EB2                                       E:\ForImage2.img

PS E:\> Copy-Item .\ForImage2.img C:\Users\herin\Documents\"DIF PL"

+++ analoge Pfade für die anderen? oder besser so lassen (dann hätten wir ja wohl alle übertragungen dokumentieren müssen)

PS E:\> Get-FileHash 'C:\Users\herin\Documents\DIF PL\ForImage2.img' -Algorithm MD5

Algorithm       Hash                                                                   Path
---------       ----                                                                   ----
MD5             BE61A64B8AAD45ABBC0B4C266B688EB2                                       C:\Users\herin\Documents\DIF PL\ForImage2.img

+++ gescheite Command-Erklärungen

Fallbearbeitung - Initialisierung

Team 13 verwendet in dieser Bearbeitung den eigens angefertigten Forensic Log Tracker - dieser dient der Automatisierung von Hashing, Autor-Signaturen sowie dem Protokollieren sämtlicher Aktionen.

flt new-case gutachten --description "Forensisches Gutachten im Fall Tilo Barkholz"
 [+] New case created: /home/kali/forensic-log-tracker/logs/gutachten
[+] Logs for case 'gutachten' will be stored in: /home/kali/forensic-log-tracker/logs/gutachten

md5sum ForImage2.img
be61a64b8aad45abbc0b4c266b688eb2  ForImage2.img

Die Übertragung auf die Bearbeitungs-VM erfolgte reibungslos.

Fallbearbeitung - Bearbeitungslog

[++] Forensic report of case: dif_gutachten

[++] Description

Forensisches Gutachten im Fall Tilo Barkholz

[++] Timeline of Commands and Comments

[+] Command: file ForImage2.img

  • Timestamp: 2025-07-14T18-03-17-505557+02-00
  • GPG-signature: [+] Valid
  • SHA256: 7bf5d482601016dfe39f3de29aad7f83b3a0f59d3177828e1f1823817b1778d8

Output:

[STDOUT]
ForImage2.img: QEMU QCOW Image (v3), 35433480192 bytes (v3), 35433480192 bytes

[STDERR]

Context:

[+] Legal Context for file ForImage2.img

Analyst: Niklas Heringer Timestamp: 2025-07-14T18:21:56.035483+02:00

file identifies file types by examining magic numbers and headers. Useful for verifying or correcting file extensions and detecting anomalies.

[+] Timestamp: 2025-07-14T18-05-10-852941+02-00

[+] Comment from analyst: Niklas Heringer

[+] Content:

Der file-Befehl wurde verwendet, um das Format des Abbilds zu bestimmen. Dabei wurde erkannt, dass es sich um ein QCOW2-Image handelt, ein haeufig genutztes Format fuer virtuelle Maschinen unter QEMU/KVM

[+] Timestamp: 2025-07-14T18-06-02-925862+02-00

[+] Comment from analyst: Niklas Heringer

[+] Content:

Wir werden nun Partitionen im Image identifizieren, um sie zu extrahiern & zu analysieren

[+] Command: sudo modprobe nbd max_part=8

  • Timestamp: 2025-07-14T18-06-22-301370+02-00
  • GPG-signature: [+] Valid
  • SHA256: aec4dbdae6db78716bf86b6c6d3a9f3327d00c39a9d0715fb7ff7b953c1c499f

Output:

[STDOUT]

[STDERR]

Context:

[+] Legal Context for sudo modprobe nbd max_part=8

Analyst: Niklas Heringer Timestamp: 2025-07-14T18:21:56.051974+02:00

[!] Note: This command was executed with administrative rights (sudo). [x] No specific explanation found.

[+] Command: sudo: qemu-nbd: command not found

  • Timestamp: 2025-07-14T18-06-51-644697+02-00
  • GPG-signature: [+] Valid
  • SHA256: 7bd21e679c39eb29ea0eebe56f0a54110538c4bdb094fbbd9d7b9e8d7c2a7ed4

Output:

[!] Command failed:
sudo: qemu-nbd: command not found

Context:

[+] Legal Context for sudo: qemu-nbd: command not found

Analyst: Niklas Heringer Timestamp: 2025-07-14T18:21:56.068456+02:00

[x] No specific explanation found.

[+] Command: qemu-nbd: unrecognized option '--conect=/dev/nbd0'

  • Timestamp: 2025-07-14T18-07-49-932393+02-00
  • GPG-signature: [+] Valid
  • SHA256: 23ec6e05fb897e4b0ad2d77613416100a2fcd3f300135a2e5677364b4b115d74

Output:

[!] Command failed:
qemu-nbd: unrecognized option '--conect=/dev/nbd0'
qemu-nbd: Try `qemu-nbd --help' for more information.

Context:

[+] Legal Context for qemu-nbd: unrecognized option '--conect=/dev/nbd0'

Analyst: Niklas Heringer Timestamp: 2025-07-14T18:21:56.085776+02:00

[x] No specific explanation found.

[+] Command: sudo qemu-nbd --connect=/dev/nbd0 ForImage2.img

  • Timestamp: 2025-07-14T18-08-00-970730+02-00
  • GPG-signature: [+] Valid
  • SHA256: aec4dbdae6db78716bf86b6c6d3a9f3327d00c39a9d0715fb7ff7b953c1c499f

Output:

[STDOUT]

[STDERR]

Context:

[+] Legal Context for sudo qemu-nbd --connect=/dev/nbd0 ForImage2.img

Analyst: Niklas Heringer Timestamp: 2025-07-14T18:21:56.102182+02:00

[!] Note: This command was executed with administrative rights (sudo). [x] No specific explanation found.

[+] Command: sudo fdisk -l /dev/nbd0

  • Timestamp: 2025-07-14T18-08-17-811009+02-00
  • GPG-signature: [+] Valid
  • SHA256: 4a2bcce842d23a7b6e392a9e547e0942145cdd7450910980c116667d81b5078a

Output:

[STDOUT]
Disk /dev/nbd0: 33 GiB, 35433480192 bytes, 69206016 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 131072 bytes
Disklabel type: gpt
Disk identifier: 7AB35F56-8FB0-407B-AC62-FD7C3E10AB6A

Device         Start      End  Sectors  Size Type
/dev/nbd0p1     2048     4095     2048    1M BIOS boot
/dev/nbd0p2     4096  1054719  1050624  513M EFI System
/dev/nbd0p3  1054720 46135295 45080576 21.5G Linux filesystem
/dev/nbd0p4 46874624 68360191 21485568 10.2G Microsoft basic data

[STDERR]

Context:

[+] Legal Context for sudo fdisk -l /dev/nbd0

Analyst: Niklas Heringer Timestamp: 2025-07-14T18:21:56.119311+02:00

[!] Note: This command was executed with administrative rights (sudo). fdisk is an interactive command-line tool to create, delete, and manage partitions on storage devices.

Lists partition tables of all recognized devices.

[+] Timestamp: 2025-07-14T18-09-46-180536+02-00

[+] Comment from analyst: Niklas Heringer

[+] Content:

Das QCOW2-Image wurde mit qemu-nbd als Blockgerät bereitgestellt, um anschließend mit fdisk die Partitionstabelle und Dateisystemtypen zu identifizieren – ein essenzieller Schritt zur Strukturaufklärung und Vorbereitung weiterer Analysen.

[+] Timestamp: 2025-07-14T18-10-39-291304+02-00

[+] Comment from analyst: Niklas Heringer

[+] Content:

Hierbei haben wir vier Partitionen entdeckt, die wir nun naeher untersuchen werden

[+] Command: sudo mmls /dev/nbd0

  • Timestamp: 2025-07-14T18-10-44-804259+02-00
  • GPG-signature: [+] Valid
  • SHA256: 1e7e7d7d86604a62aceffd32db9f4f6f897f22c84de9f2367b46bf6fa4d9b77b

Output:

[STDOUT]
GUID Partition Table (EFI)
Offset Sector: 0
Units are in 512-byte sectors

      Slot      Start        End          Length       Description
000:  Meta      0000000000   0000000000   0000000001   Safety Table
001:  -------   0000000000   0000002047   0000002048   Unallocated
002:  Meta      0000000001   0000000001   0000000001   GPT Header
003:  Meta      0000000002   0000000033   0000000032   Partition Table
004:  000       0000002048   0000004095   0000002048
005:  001       0000004096   0001054719   0001050624   EFI System Partition
006:  002       0001054720   0046135295   0045080576
007:  -------   0046135296   0046874623   0000739328   Unallocated
008:  003       0046874624   0068360191   0021485568   FAT
009:  -------   0068360192   0069206015   0000845824   Unallocated

[STDERR]

Context:

[+] Legal Context for sudo mmls /dev/nbd0

Analyst: Niklas Heringer Timestamp: 2025-07-14T18:21:56.136172+02:00

[!] Note: This command was executed with administrative rights (sudo). mmls analyzes the partition layout of a disk image without modifying it. It shows partitions, offsets, and sizes — a typical forensic step before mounting.

[+] Timestamp: 2025-07-14T18-11-51-739620+02-00

[+] Comment from analyst: Niklas Heringer

[+] Content:

Die Analyse mit mmls dient der genauen Bestimmung der Partitionsstruktur und der Start-Offsets, was erforderlich ist, um gezielt Dateien zu extrahieren und das Dateisystem forensisch korrekt zu analysieren.

[+] Timestamp: 2025-07-14T18-13-42-016732+02-00

[+] Comment from analyst: Niklas Heringer

[+] Content:

Die mmls-Ausgabe zeigt vier Partitionen. Drei davon sind relevant für die Analyse – die BIOS-Boot-Partition (nur 1 MB) enthält keine Nutzdaten und wird daher übersprungen.

[+] Timestamp: 2025-07-14T18-13-51-840180+02-00

[+] Comment from analyst: Niklas Heringer

[+] Content:

Die Partitionen 005 (EFI), 006 (Linux-Dateisystem) und 008 (Microsoft-Dateisystem) werden einzeln gemountet und analysiert, um strukturierte und nachvollziehbare Ergebnisse zu erhalten.

[+] Timestamp: 2025-07-14T18-13-59-612800+02-00

[+] Comment from analyst: Niklas Heringer

[+] Content:

Eine sequentielle Analyse aller nutzbaren Partitionen erlaubt eine saubere Trennung der Datenquellen und kann forensisch besser dokumentiert werden.

[+] Command: sudo mkdir -p /mnt/efi /mnt/linuxfs /mnt/windows

  • Timestamp: 2025-07-14T18-16-06-814084+02-00
  • GPG-signature: [+] Valid
  • SHA256: aec4dbdae6db78716bf86b6c6d3a9f3327d00c39a9d0715fb7ff7b953c1c499f

Output:

[STDOUT]

[STDERR]

Context:

[+] Legal Context for sudo mkdir -p /mnt/efi /mnt/linuxfs /mnt/windows

Analyst: Niklas Heringer Timestamp: 2025-07-14T18:21:56.154189+02:00

[!] Note: This command was executed with administrative rights (sudo). mkdir creates a directory. In forensic workflows, it is often used to prepare target folders for mounts or exported data.

The -p option ensures that parent directories are created as needed. It also avoids errors if the target directory already exists.

[+] Timestamp: 2025-07-14T18-16-14-867728+02-00

[+] Comment from analyst: Niklas Heringer

[+] Content:

Drei dedizierte Mount-Verzeichnisse wurden erstellt, um die Partitionen getrennt voneinander und nachvollziehbar analysieren zu können.

[+] Command: sudo mount -o ro /dev/nbd0p3 /mnt/linuxfs

  • Timestamp: 2025-07-14T18-18-28-516252+02-00
  • GPG-signature: [+] Valid
  • SHA256: aec4dbdae6db78716bf86b6c6d3a9f3327d00c39a9d0715fb7ff7b953c1c499f

Output:

[STDOUT]

[STDERR]

Context:

[+] Legal Context for sudo mount -o ro /dev/nbd0p3 /mnt/linuxfs

Analyst: Niklas Heringer Timestamp: 2025-07-14T18:21:56.171151+02:00

[!] Note: This command was executed with administrative rights (sudo). mount is used to attach a filesystem to the directory tree. In forensic contexts, it must be used cautiously, as mounting can alter timestamps or content.

The -o option sets mount parameters — e.g., to enable read-only mode or suppress timestamp changes.

ro stands for "read-only". It ensures that the mounted filesystem is not modified. This is critical in digital forensics.

[+] Timestamp: 2025-07-14T18-18-36-250749+02-00

[+] Comment from analyst: Niklas Heringer

[+] Content:

Das Linux-Dateisystem wurde readonly in /mnt/linuxfs eingebunden, um die Hauptdatenstruktur des Betriebssystems forensisch zu untersuchen.

[+] Command: sudo mount -o ro /dev/nbd0p4 /mnt/windows

  • Timestamp: 2025-07-14T18-18-44-352022+02-00
  • GPG-signature: [+] Valid
  • SHA256: aec4dbdae6db78716bf86b6c6d3a9f3327d00c39a9d0715fb7ff7b953c1c499f

Output:

[STDOUT]

[STDERR]

Context:

[+] Legal Context for sudo mount -o ro /dev/nbd0p4 /mnt/windows

Analyst: Niklas Heringer Timestamp: 2025-07-14T18:21:56.188116+02:00

[!] Note: This command was executed with administrative rights (sudo). mount is used to attach a filesystem to the directory tree. In forensic contexts, it must be used cautiously, as mounting can alter timestamps or content.

The -o option sets mount parameters — e.g., to enable read-only mode or suppress timestamp changes.

ro stands for "read-only". It ensures that the mounted filesystem is not modified. This is critical in digital forensics.

[+] Timestamp: 2025-07-14T18-18-48-788722+02-00

[+] Comment from analyst: Niklas Heringer

[+] Content:

Die als 'Microsoft Basic Data' gekennzeichnete Partition wurde readonly in /mnt/windows eingebunden, vermutlich zur Analyse von Benutzerdaten oder Überresten eines Dual-Boot-Systems.

[+] Command: qemu-nbd: Failed to blk_new_open 'ForImage2.img': Failed to get "write" lock

  • Timestamp: 2025-07-14T18-20-16-782579+02-00
  • GPG-signature: [+] Valid
  • SHA256: 927576f78ad2da1d55b32d2e32af8a13ec8a59dcde4168fcfbea80ab6c3161be

Output:

[!] Command failed:
qemu-nbd: Failed to blk_new_open 'ForImage2.img': Failed to get "write" lock
Is another process using the image [ForImage2.img]?

Context:

[+] Legal Context for qemu-nbd: Failed to blk_new_open 'ForImage2.img': Failed to get "write" lock

Analyst: Niklas Heringer Timestamp: 2025-07-14T18:21:56.204455+02:00

[x] No specific explanation found.

[+] GPG-Overview

Each .log-file was digitally signed with GPG where applicable. The signature status is documented per command.

Wichtige Abfolge nach Neustart der Forensischen Untersuchungsstation

Nach einem Neustart der virtuellen Maschine muss die Verbindung zum QCOW-Image erneut hergestellt werden, da die qemu-nbd-Verbindung und die Mountpunkte nicht persistent sind. Die folgenden Schritte sind erforderlich:

1. NBD-Modul erneut laden Bindet das Netzwerk-Block-Device-Modul mit ausreichend Partitionseinträgen ein:

sudo modprobe nbd max_part=8

2. Image erneut mit NBD verbinden Stellt die Verbindung zwischen dem QCOW-Image und dem NBD-Gerät her:

sudo qemu-nbd --connect=/dev/nbd0 ForImage2.img

3. Partitionen erneut mounten (readonly) Mountet die relevanten Partitionen wieder in die vorgesehenen Verzeichnisse:

sudo mount -o ro /dev/nbd0p2 /mnt/efi
sudo mount -o ro /dev/nbd0p3 /mnt/linuxfs
sudo mount -o ro /dev/nbd0p4 /mnt/windows

Diese Schritte müssen nach jedem VM-Neustart durchgeführt werden, um erneut forensischen Zugriff auf die Dateisysteme zu erhalten.

Ergebnis: Feststellung von Dateien zum Ermittlungsverfahren wegen Verkauf gefälschter Pässe

Ergebnis: Nachweis der Nutzung/ Verbreitung

Ergebnis Extrahierung der elektronischen Kommunikation (E-Mail, Chat)
